河北衬四氟管道的生产厂家

钢衬四氟管道质软、强度低，在防腐蚀领域可以用作衬里材料，一般作为衬里有涂层和板材两种形式。

钢衬四氟管道熔融流动性差，土层必须达到一定的厚度，才能达到防腐蚀要求。

板材选择→板面活化处理→焊接→简体上胶粘剂内衬→翻边→检测
焊接件的主要参数为:内臣焊接采用热压搭接焊,焊缝宽度20-25㎜,焊缝压力0.1-0.2MPa,温度360-380℃。

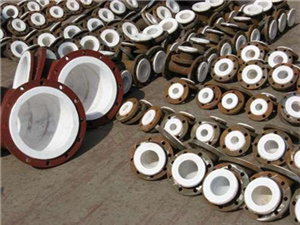

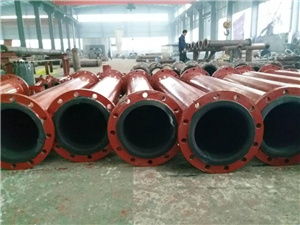

应用内衬技术制造的系列产品主要有直管、弯头、三通、四通、异径管等产品

钢衬四氟管道知识要点钢衬四氟管道，钢衬四氟管件，钢衬四氟储罐等内衬四氟工艺，钢衬四氟管道使用温度-20~200℃,使用压力≤2.5Mpa,允许负压 DN≤250mm为-0.09Mpa、DN>250mm为-0.08Mpa,内衬四氟工艺松衬和紧衬用于正压管道，负压大于8公斤用于模压工艺内衬四氟，管件一般是模压 ，大口径有衬板，小口径50有穿管工艺；对于模压工艺比较好的是等压仓模压，比普通模压工艺四氟密度好。大口容器储罐多数是衬四氟板工艺，也有F40滚涂工艺；根据这些钢内衬四氟工艺，根据客户要求生产。四氟材料有PTFE,F4，F40,PFA,F30他们生产工艺不用，相 对材料价格不一样，F40,PFA,F30可以用于喷涂，F40也可滚涂，PFA可以生产分散级四氟管，F4和PTFE是四氟板和四氟管，还有粉料模压。
